1 |
![Арматура уложена на шаблоны](stroitelstvo_is_penobetona/a01b_resize.jpg) |
Арматурные каркасы для железобетонного пояса
изготавливаются непосредственно на стене. Готовые
каркасы имеют слишком большой вес, чтобы их поднимать в
собранном виде. Нарезанные в размер арматурные прутья
укладываются на деревянные шаблоны поверх стены. |
2 |

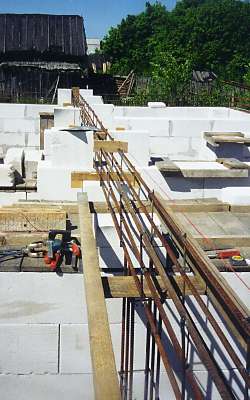

![Продольный арматурный каркас](stroitelstvo_is_penobetona/a02b_resize.jpg) |
Каркасы поочередно свариваются и выравниваются по
осям и по горизонтали. |
3 |
![Стыки арматурных каркасов](stroitelstvo_is_penobetona/a03b_resize.jpg) |

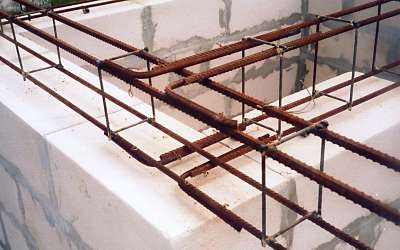

В местах пересечений и стыков каркасы дополнительно
скрепляются сваркой с помощью уголков. |
4 |
![Соединения арматуры в углах](stroitelstvo_is_penobetona/a04b_resize.jpg) |

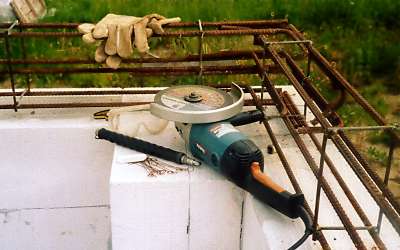

Особенно тщательно скрепляется арматура в угловых
стыках стен. |
5 |
![Изготовление закладных деталей](stroitelstvo_is_penobetona/a05b_resize.jpg) |

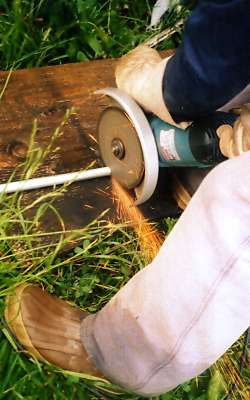

Закладные резьбовые анкеры нарезаются из
оцинкованной шпильки М20. |
6 |
![Снятие фасок на резьбовых шпильках](stroitelstvo_is_penobetona/a06b_resize.jpg) |

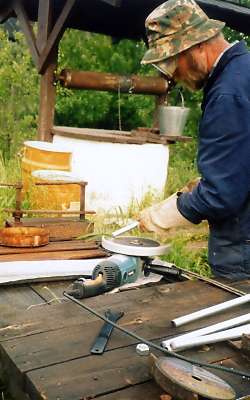

На отрезках шпилек снимается заходная фаска для
беспрепятственного закручивания гаек. |
7 |
![Крепление резьбовых анкеров](stroitelstvo_is_penobetona/a07b_resize.jpg) |

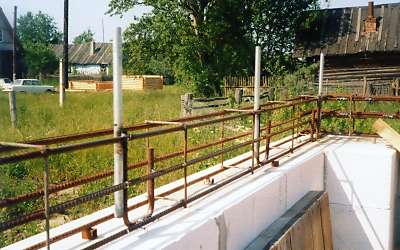

Резьбовые анкеры закрепляются сваркой на арматурном
каркасе. . |
8 |
![Арматурные каркасы на стенах](stroitelstvo_is_penobetona/a08b_resize.jpg) |

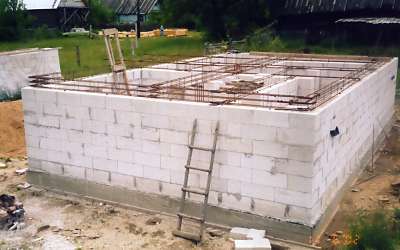

Все арматурные каркасы изготовлены, соединены между
собой и тщательно выровнены. |
9 |
![Надрезание газобетонных блоков](stroitelstvo_is_penobetona/a09b_resize.jpg) |

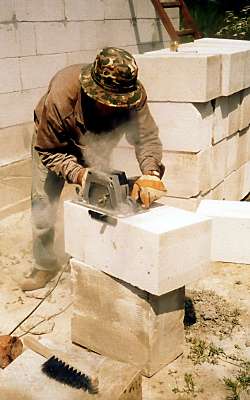

Циркулярной пилой с твердосплавным диском на
газобетонном блоке делаются направляющие надрезы с обеих
сторон. |
10 |
![Пиление «Аллигатором»](stroitelstvo_is_penobetona/a10b_resize.jpg) |

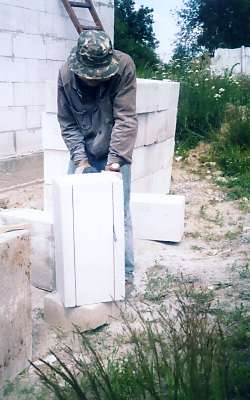

Затем используем электропилу-аллигатор, полотно
которой точно идет по направляющим пропилам от
циркулярки. |
11 |
![Изготовление узких блоков](stroitelstvo_is_penobetona/a11b_resize.jpg) |

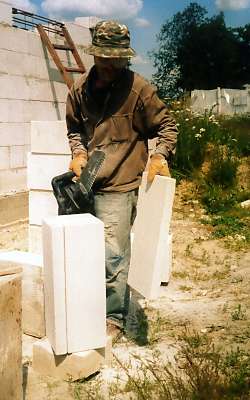

Таким образом из одного полномерного блока получаем
несколько узких «дощечек». |
12 |

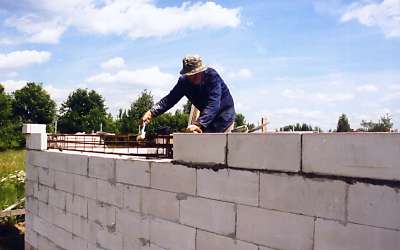

![Обкладка арматурных каркасов узкими блоками](stroitelstvo_is_penobetona/a12b_resize.jpg) |
Полученными «дощечками» с обеих сторон обкладываем
уложенные на стенах арматурные каркасы, получая
своеобразное корыто. |
13 |
![Несъемная опалубка из отходов газобетона](stroitelstvo_is_penobetona/a13b_resize.jpg) |

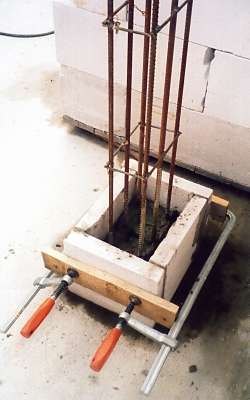

Несъемную опалубку для несущей колонны в подвале
изготавливаем на месте из обрезков газобетона. Склеиваем
из них коробочку, фиксируем струбцинами и заполняем
бетоном. |
14 |

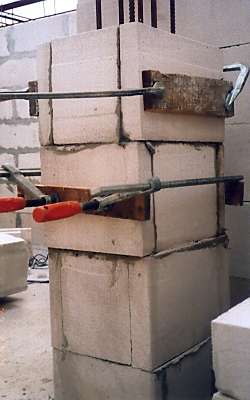

![Колонна в несъемной опалубке](stroitelstvo_is_penobetona/a14b_resize.jpg) |
Ряд за рядом склеиваются очередные коробочки.
Колонна быстро растет, заодно решается вопрос утилизации
отходов газобетона. |
15 |
![Сверление отверстий для арматуры](stroitelstvo_is_penobetona/a15b_resize.jpg) |

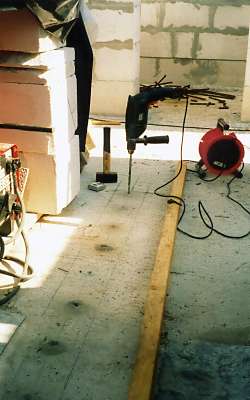

Для изготовления опорной промежуточной стенки в
подвале в фундаментной плите по разметке сверлятся
отверстия для закладки арматуры. |
16 |

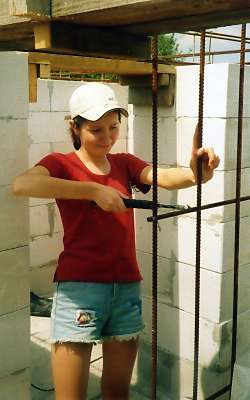

![Вязка арматуры промежуточной стенки](stroitelstvo_is_penobetona/a16b_resize.jpg) |
В подготовленные отверстия на значительную глубину
забиваются вертикальные арматурные стержни, к которым
подвязывается горизонтальная арматура. |
17 |
![Вязальный крючок с трещеткой](stroitelstvo_is_penobetona/a17b_resize.jpg) |

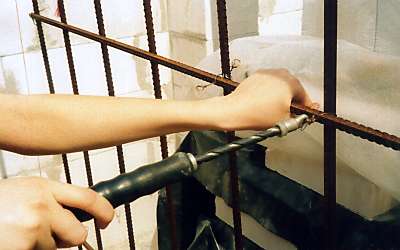

Специальным крючком с трещоткой вязать арматуру
очень легко и быстро, с этим справляется даже
ребенок. |
18 |
![Готовая арматурная решетка](stroitelstvo_is_penobetona/a18b_resize.jpg) |

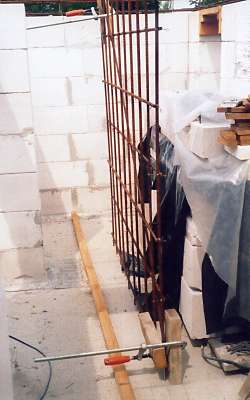

Арматурная решетка устанавливается строго по отвесу
и закрепляется от смещения стяжками из проволоки и
деревянными клиньями |
19 |
![Бетонирование промежуточной стенки](stroitelstvo_is_penobetona/a19b_resize.jpg) |

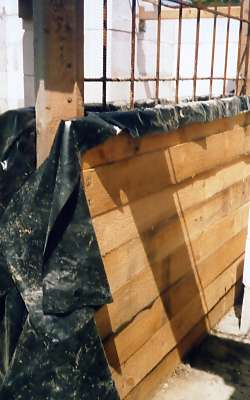

К установленным в торцах брускам, определяющим
толщину стенки, попарно прибиваются доски опалубки,
защищенные полиэтиленовой пленкой от соприкосновения с
бетоном. Бетон укладывается между досками и трамбуется.
Пленка предохраняет бетон от быстрого высыхания и
обеспечивает гладкую поверхность стены. |
20 |
![Опалубка перемычек - опорные бруски](stroitelstvo_is_penobetona/a20b_resize.jpg) |

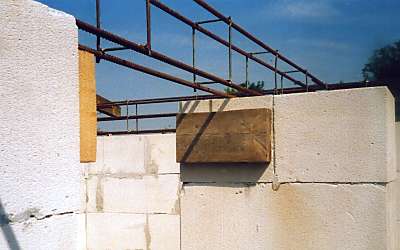

В проемах к боковым сторонам гвоздями прибиваются
опорные бруски для опалубки перемычек. |
21 |
![Установка деревянных кружал](stroitelstvo_is_penobetona/a21b_resize.jpg) |

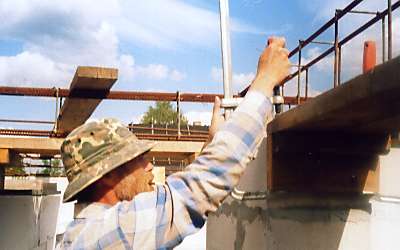

На опорных брусках устанавливаются деревянные
кружала - горизонтальная опалубка из «сороковки». |
22 |
![Кружала перемычек](stroitelstvo_is_penobetona/a22b_resize.jpg) |

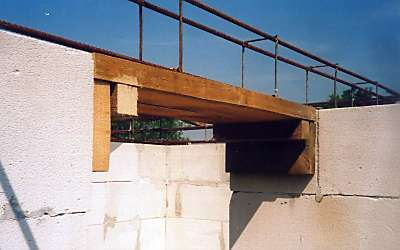

Кружала соединяются с опорными брусками гвоздевым
соединением через промежуточный брусок. Так проще
впоследствии производить распалубку. |
23 |
![Кружала с установленными бортами](stroitelstvo_is_penobetona/a23b_resize.jpg) |

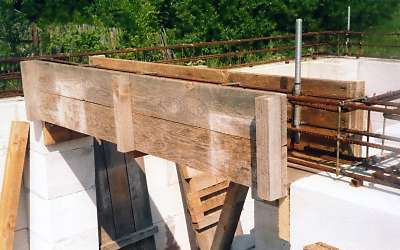

С боков крепятся щиты, предохраняющие узкие блоки
обкладки от смещения во время бетонирования. Кладка из
узких блоков-«дощечек» завершает сооружение опалубки
перемычек. |
24 |

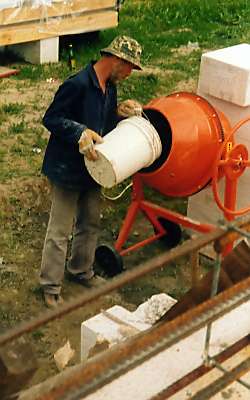

![Затворение бетонной смеси](stroitelstvo_is_penobetona/a24b_resize.jpg) |
Все подготовительные работы завершены. Наступает
черед укладки бетона. Готовим его самостоятельно в
бетоносмесителе. |
25 |
![Выгрузка готового бетона](stroitelstvo_is_penobetona/a25b_resize.jpg) |

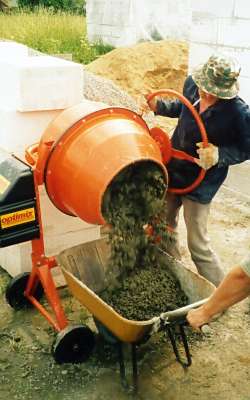

При выгрузке бетонной смеси из мешалки желательно
иметь крепкого помощника - тачка может
перевернуться. |
26 |

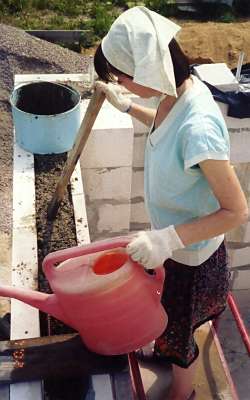

![Укладка бетона в несъемную опалубку](stroitelstvo_is_penobetona/a26b_resize.jpg) |
Готовый бетон укладывается в несъемную опалубку по
периметру стен. Блоки опалубки предварительно
увлажняются для лучшего сцепления с бетоном. |
27 |
![Укладка и выравнивание бетона](stroitelstvo_is_penobetona/a27b_resize.jpg) |

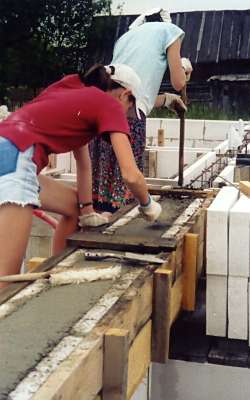

Поверхность уложенного бетона выравнивется на уровне
верха блоков опалубки и тщательно заглаживается. |
28 |
![Резьбовые анкеры](stroitelstvo_is_penobetona/a28b_resize.jpg) |

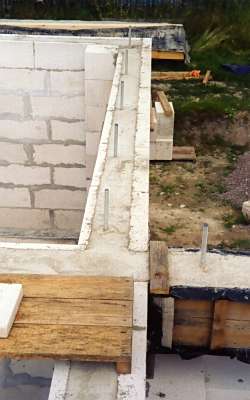

На фото видны резьбовые анкеры, замоноличенные в
железобетонный пояс. |
29 |
![Ригель в опалубке](stroitelstvo_is_penobetona/a29b_resize.jpg) |

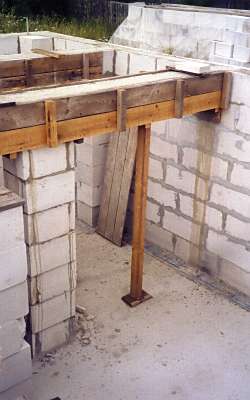

Железобетонный ригель в опалубке и промежуточный
опорный столб. |
30 |
![Консоль крыльца в опалубке](stroitelstvo_is_penobetona/a30b_resize.jpg) |

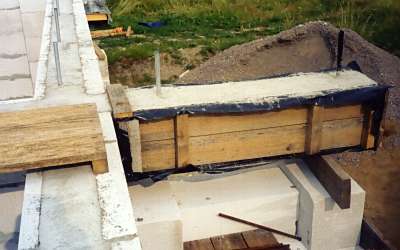

Одна из железобетонных консолей висячего крыльца с
замоноличенными резьбовыми анкерами. |
31 |
![Промежуточная стенка в опалубке](stroitelstvo_is_penobetona/a31b_resize.jpg) |

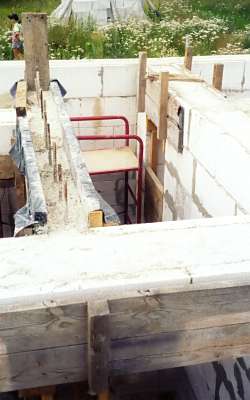

Промежуточная стенка в подвале также полностью
забетонирована. Ее верх выведен на одну отметку с верхом
остальных стен. |
